Multiplexage divizyon longèdonn (WDM), ki gen ladan CWDM (multiplaj divizyon longèdonn koryas) ak DWDM (multiplaj divizyon longèdonn dans), elatriye Li refere a kouple siyal miltip nan longèdonn diferan sou yon sèl fib pou transmisyon similtane.

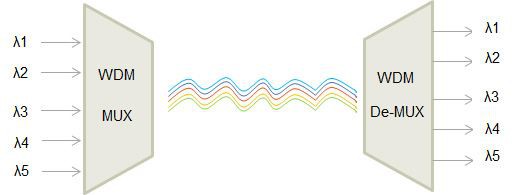

Li gen multiplexeur ak de-multiplexer. Multiplexeur a (MUX) konbine plizyè longèdonn siyal nan yon sèl fib pou transmisyon sou bò transmetè a; de-multiplexer a (DEMUX) separe siyal longèdonn miltip transmèt nan yon sèl fib nan bò reseptè a. Objektif prensipal WDM se ogmante Pleasant ki disponib nan fib la, ki ka elaji pa WDM san yo pa bezwen mete plis fib.
Ki diferans ki genyen ant CWDM ak DWDM?
- Diferan entèval longèdonn

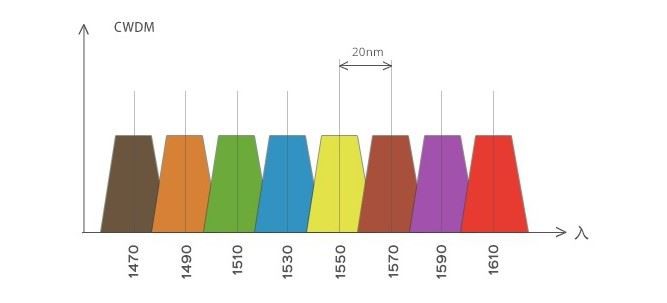

CWDM: Entèval longèdonnPi gran pase oswa egal a 20nm, anjeneral lè l sèvi avèk uit gwoup 1470 ~ 1610nm ak entèval 20nm, (HTF: 1270nm ~ 1610nm)
DWDM: Entèval longèdonn<10nm, usually="" using="" 1550~1570nm="" band="" with="" wavelength="" interval="" of="" 200ghz="" (1.6nm),="" 100ghz="" (0.8nm)="" or="" 50ghz="" (0.4nm),="" (htf:="">
- Lazè modulation yo diferan
An jeneral, lazè modulation CWDM sèvi ak lazè ki pa refwadi, pandan y ap DWDM sèvi ak lazè refwadi. Lazè a refwadi sèvi ak akor tanperati a, ak lazè a uncooled sèvi ak akor elektwonik.
Ki avantaj ki genyen nan CWDM ak DWDM?
Konpare ak DWDM, pi gwo avantaj nan sistèm CWDM se pri ki ba, pri aparèy la se sitou nan filtè a ak lazè. 20nm lajè longèdonn entèval fè CWDM ba teknik endèks kondisyon pou lazè, optik multiplexeur / demultiplexer estrikti senplifye, pousantaj sede a ogmante, kidonk pri a diminye.
DWDM ka apwopriye pou transmisyon long distans. Konpare ak CWDM, DWDM ak espas longèdonn pi sere, ki ka pote 8 ~ 160 longèdonn sou yon sèl fib, se pi plis apwopriye pou transmisyon longdistans. Avèk èd EDFA (Erbium Doped Fibre Amplifier), sistèm DWDM ka opere sou plizyè milye kilomèt.
Ki diferans ki genyen ant senaryo aplikasyon CWDM ak DWDM?
Konbine diferan karakteristik ki anwo yo nan CWDM ak DWDM, senaryo aplikasyon yo diferan tou.
CWDM aplike nan: kouch aksè rezo métro, telecom, rezo antrepriz, rezo kanpis, elatriye.
DWDM se apwopriye pou: long distans, gwo kapasite long distans kòf rezo, oswa gwo kapasite métro rezo nwayo ne
ki sa ki CCWDM?
CCWDM rele Compact Coarse Wavelength Division Multiplexer, ki se yon mini vèsyon CWDM. Li baze sou teknoloji WDM TFF (filtè mens fim) epi li travay menm jan ak CWDM, ak diferans ke chanèl adjasan CCWDM yo kaskad nan espas lib lè l sèvi avèk travès paralèl olye pou yo fib optik. San yo pa fib yo itilize pou kaskad, gwosè bwat CCWDM pake a se konplètman 10 fwa pi piti pase pake estanda CWDM la.
Ki diferans ki genyen ant CWDM ak CCWDM?
Sistèm CWDM yo sèvi ak lazè ki ba pri, ki pa refwadi distribiye fidbak (DFB), pandan y ap CCWDM gen yon estrikti kaskad diferan ak kolimatè a ak filtre soude sou yon substra komen.

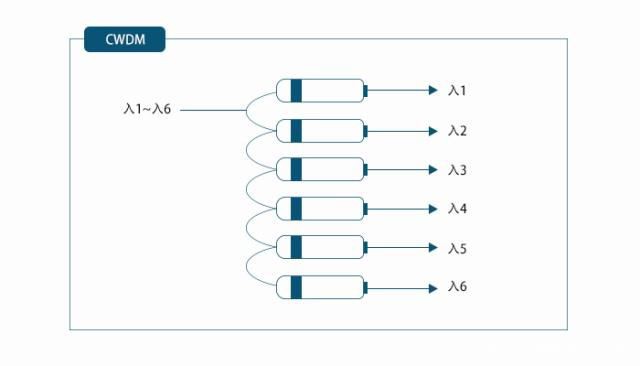

Yon filtè twa pò pou CWDM nan yon longèdonn espesifik gen yon kanal longèdonn ki gen de lantiy ak yon TFF matche ak longèdonn espesifik sa a. Pò refleksyon chak filtè konekte ak pò komen nan pwochen filtè a, ak filtè yo konekte youn ak lòt atravè konektè fib optik, sa vle di, yon multiplexeur CWDM.
Prensip CCWDM a se sèvi ak lantiy opinyon pou konsantre siyal limyè longèdonn λ1, λ2...λn sou fib opinyon premye filtè a; siyal limyè a nan longèdonn λ1 pase nan premye filtè a epi li se makonnen ak premye fib pwodiksyon an pa lantiy nan premye pwodiksyon separe siyal limyè a nan longèdonn λ1; rès siyal limyè a reflete pa premye glise nan pwochen glise pou Siyal optik ki rete yo reflete pa premye glise nan pwochen glise pou separasyon siyal optik; ak sou sa jiskaske tout siyal yo separe. Se kouple ki genyen ant chanèl longèdonn yo reyalize nan fòm lan nan yon liy dwat ki swiv yon chemen "zigzag".
Soti nan pwen de vi a pri, CCWDM pi bon mache pase CWDM ak DWDM. 5G se yon etap enpòtan nan istwa kominikasyon, ak yon gwo mache ak anpil defi, ak solisyon WDM ka sove anpil resous fib. HTF gen kapasite pou konsepsyon ak fabrike WDM. Mande pou kondisyon ou yo epi nou pral ba ou sèvis Customized.
