Anvan konekte, sèvi ak alkòl absoli pou netwaye kòd patch fib optik la.
Lè sa a, sèvi ak Fibre End-face Visual Inspector pou tcheke.
Ou dwe asire w ke li pwòp anvan ou konekte,
Evite fè MUX DEMUX ak transceiver optik sal. Prepare mèt pouvwa optik pou tcheke si konekte epi si gen limyè.v

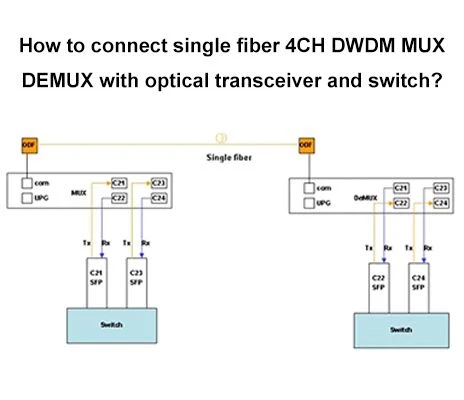

Sèvi ak kòd patch pou konekte MUX la ak transceiver optik (chanjman / ekipman)
Nou itilize sa aHT6000 DWDM sistèmekipman kòm switch fè tès la enstale.
C21 SFP konekte pou chanje, sèvi ak kòd patch konekte C21 SFP Tx konekte ak MUX C21
C21 SFP Rx konekte ak MUX C22
Ou ka teste Port la com. Si COM sa a ka resevwa limyè a, montre MUX a ok, SFP transceiver tou ok.
Ka teste pò a DEMUX C21, asire w ke limyè a se< -8="" ~="" -22,="" kidonk="" sa="" a="" se="">
C22 SFP konekte ak switch, Sèvi ak kòd patch pou konekte C22 SFP Rx konekte ak DEMUX C21 C22 SFP Tx konekte ak DEMUX C22.
Ou ka teste pò Mux C22 la,
Asire w ke limyè a se<-8 ~="" -22,="" kidonk="" sa="" a="" se="" ok.="" mux="" la="" ok,="" sfp="" transceiver="" tou="">
C21 SFP Rx konekte ak Mux C22
Ki jan yo enstale C23 C24 Modil?
C23 SFP konekte pou chanje, Sèvi ak kòd patch pou konekte C21 SFP Tx konekte ak MUX C23, C23 SFP Rx konekte ak Mux C24.
C24 SFP konekte pou chanje, Sèvi ak kòd patch pou konekte C24 SFP Tx konekte ak DEMUX C24, C24 SFP Rx konekte ak DEMUX C23.
