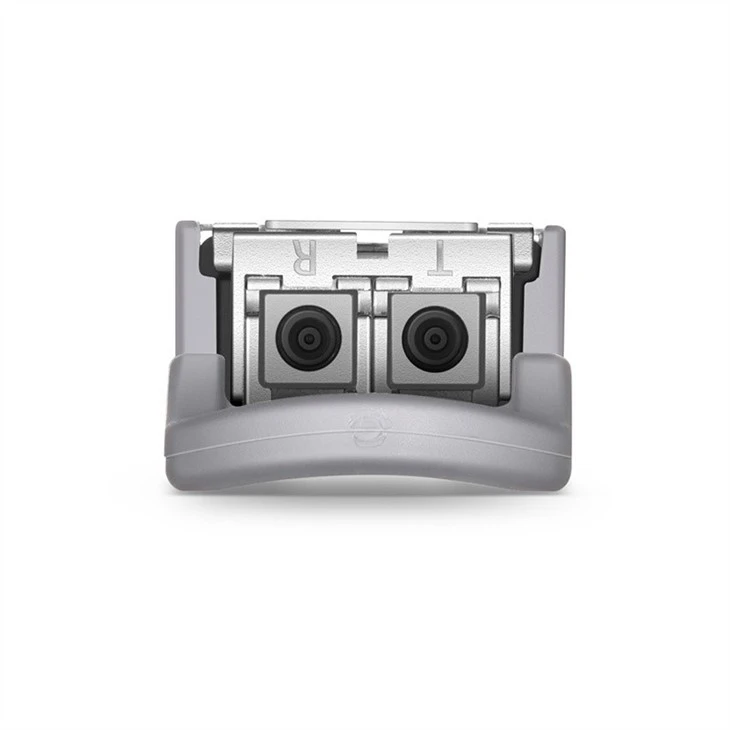

100Gb/s 100m QSFP plis, Bi-Di, Duplex LC
Hot Plugable, 850/900nm, VCSEL, PAM4 2x50G Multimode
Karakteristik:
- Konfòme ak spesifikasyon elektrik 100GbE XLPPI pou chak IEEE 802.3bm
- Konfòme ak spesifikasyon QSFP28 SFF-8636
- Pleasant total > 100Gbps
- Doub longèdonn VCSEL bi-direksyon koòdone optik, PAM4 2 × 50-Gb/s 850 nm/900 nm
- QSFP28 MSA konfòme
- Kapab transmisyon plis pase 70m sou OM3 Multimode Fibre (MMF) ak 100m sou OM4 MMF
- Single plis 3.3V ekipman pou pouvwa opere
- San yo pa fonksyon dyagnostik dijital
- Ranje tanperati 0 degre a 70 degre
- RoHS Konfòme Pati
- Itilize yon estanda fib duplex LC ki pèmèt réutilisation de enfrastrikti kab ki ekziste
- Sipòte 40G/100Gbps
Aplikasyon:
- 100 Gigabit Ethernet entèkonekte
- Datacom/Telecom switch & koneksyon routeur
- Agregasyon done ak aplikasyon pou backplane
- Pwotokòl pwopriyetè ak aplikasyon pou dansite
Deskripsyon:
Li se yon kat-chanèl, plogable, LC duplex, fib-optik QSFP plis transceiver pou aplikasyon pou 100 Gigabit Ethernet. Transceiver sa a se yon modil pèfòmans segondè pou kominikasyon done duplex kout ranje ak aplikasyon pou entèkonekte. Li entegre kat liy done elektrik nan chak direksyon nan transmisyon sou yon sèl kab fib optik duplex LC. Chak liy elektrik opere nan 25.78125 Gbps epi li konfòm ak koòdone 100GE XLPPI la.
Transceiver a entèn multiplexes yon koòdone XLPPI 4x25G nan de 50Gb / s chanèl elektrik, transmèt ak resevwa chak optik sou yon sèl fib LC senp lè l sèvi avèk optik bi-direksyon. Sa a rezilta nan yon Pleasant total de 100 Gbps nan yon kab duplex LC. Sa a pèmèt reitilize enfrastrikti kabl duplex LC enstale pou aplikasyon 100GbE. Distans Link jiska 70 m lè l sèvi avèk OM3 ak 100m lè l sèvi avèk fib optik OM4 yo sipòte. Modil sa yo fèt pou opere sou sistèm fib multimode lè l sèvi avèk yon longèdonn nominal 850nm sou yon bout ak 900nm sou lòt bout la. Koòdone elektrik la sèvi ak yon konektè kwen 38 kontak QSFP28. Koòdone optik la sèvi ak yon konektè duplex konvansyonèl LC.
-
- Evalyasyon maksimòm absoli
- RekòmandeAnviwònman Fonksyònman:
- Karakteristik elektrik(TOP = 0 rive 70 degre, VCC= 3.13 a 3.47 Volts
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
|
DepoTtanperati |
TS |
-40 |
|
plis 85 |
degre |
|
Pwovizyon pouVoltaj |
VCCT, R |
-0.5 |
|
4 |
V |
|
RelatifHimidite |
RH |
0 |
|
85 |
pousan |
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
|
Ka opereTtanperati |
TC |
0 |
|
plis70 |
degre |
|
Pwovizyon pou Voltage |
VCCT, R |
plis 3.13 |
3.3 |
plis 3.47 |
V |
|
Pwovizyon pou Kouran |
ICC |
|
|
1000 |
mA |
|
Dissipasyon pouvwa |
PD |
|
|
3.5 |
W |
|
Paramèt |
Senbòl |
Min |
Typ |
Max |
Inite |
Remak |
|
Pousantaj done pou chak chanèl |
|
|
25.78125 |
|
Gbps |
|
|
Konsomasyon pouvwa |
|
- |
2.5 |
3.5 |
W |
|
|
Pwovizyon pou Kouran |
Icc |
|
0.75 |
1.0 |
A |
|
|
Kontwòl I/O Voltage-Segondè |
VIH |
2.0 |
|
Vcc |
V |
|
|
Kontwòl I/O Voltage-Low |
VIL |
0 |
|
0.7 |
V |
|
|
Entè-chanèl Skew |
TSK |
|
|
150 |
Ps |
|
|
RESETL Duration |
|
|
10 |
|
Nou |
|
|
RESETL De-afime tan |
|
|
|
100 |
ms |
|
|
Pouvwa sou tan |
|
|
|
100 |
ms |
|
|
Transmetè |
||||||
|
Single Ended Sortie Voltage Tolerans |
|
0.3 |
|
4 |
V |
1 |
|
Mòd komen Voltage Tolerans |
|
15 |
|
|
mV |
|
|
Transmèt D' Diff Voltage |
VI |
120 |
|
1200 |
mV |
|
|
Transmèt Enpedans Dif Antre |
ZIN |
80 |
100 |
120 |
|
|
|
Done Depandan Antre Jitter |
DDJ |
|
|
0.1 |
UI |
|
|
Done Antre Total Jitter |
TJ |
|
|
0.28 |
UI |
|
|
Reseptè |
||||||
|
Single Ended Sortie Voltage Tolerans |
|
0.3 |
|
4 |
V |
|
|
Rx Sortie Diff Voltage |
Vo |
|
600 |
800 |
mV |
|
|
Rx Sòti Ogmantasyon ak Otòn Voltage |
Tr/Tf |
12 |
|
|
ps |
1 |
|
Jitter total |
TJ |
|
|
0.7 |
UI |
|
|
Jitter Detèminist |
DJ |
|
|
0.42 |
UI |
|
Nòt: 1,20-80 pousan
Dimansyon mekanik
