Lòt konte fib ki disponib tankou 32, 48, 60 oswa menm 72 fib, men sa yo yo tipikman itilize pou espesyalite super-wo dansite ranje milti-fib nan gwo echèl switch optik.
Karakteristik
MPO gen anpil am, dansite segondè, ti volim ak gwo kapasite
Kab riban oswa pake optik kab ka chwazi, ak 3.0, 2.0, 0.9mm bwat ka chwazi pou branch
Longè selon kondisyon kliyan yo
Aplikasyon
Done sant kabl
Segondè dansite sistèm kominikasyon kabl
QSFP modil izokromatik
Kominikasyon sistèm fil elektrik nan bilding yo

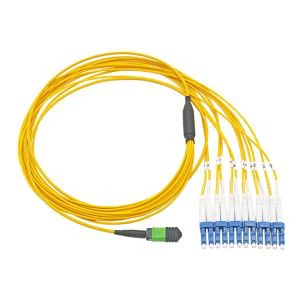

Atravè aparèy la branch, yon fen se MPO / MTP Connector, fen nan lòt ka LC / SC / FC ak lòt konektè (nan mitan ki LC se pi lajman itilize a). Kalite komen yo se MPO / MTP (8-nwayo) a 4 x LC kavalye fib branch, MPO / MTP (12 -core) a 6 x LC kavalye fib branch, ak MPO / MTP (24-nwayo) a 12 x LC branch fib kavalye LC branch fib optik kavalye ki konekte ak 40g / 100g nan yon sèl fen ak 10g nan fen a lòt nan kalite a kwa pre konekte MPO / MTP teknoloji. Yon 40g / 100g se dekonpoze an plizyè 10g, ka akonpli tranzisyon ideyal la soti nan gwo vitès pò (MTP / MPO) nan pò ki ba-vitès (LC / SC / FC). MPO / MTP-LC kavalye fib optik ka itilize nan anpil anviwònman DC ki deja egziste, tankou switch, panèl etajè ak tablo distribisyon prensipal la, paske nan am anpil li yo, konsepsyon kontra enfòmèl ant ak ti gwosè.
Pwodwi Espesifikasyon
Connector A | MPO Fi (pinless) | Connector B | LC UPC Duplex |
Fib mòd | OS2 SMF 9 / 125μm | Longèdonn | 1310 / 1550nm |
MPO Connector IL | 0.35dB Max (0.15dB tip.) | LC Connector IL | ≤0.2dB |
MPO Connector RL | ≥60dB | LC Connector RL | ≥50dB |
Atenuasyon nan 1310nm | ≤0.32dB / km | Atenuasyon nan 1550nm | ≤0.18dB / km |
Vès OD | 3.0mm | Dyamèt Fan-Out | 2.0mm |
Enstalasyon Chaj rupture | 100 N | Alontèm Chaj rupture | 50 N |
Jacket kab | LSZH | Fib Konte | 12 fib |
Tanperati opere | -10 ° C rive +70 ° C | Tanperati Depo | -40 ° C rive +85 ° C |
Kalite Connector | milti MPO nwayo, yon sèl Connector debaz ka LC / SC / FC / ST | MPO Connector ankadreman koulè | jòn (pèt ki ba), vèt (SM), turkwaz (MM OM3 / OM4), bèlj (MM) |
Kalite kab optik | riban oswa pake, 3.0, 2.0, 0.9mm bwat ka chwazi pou branch | Longèdonn tès la | SM: 1310-1550nm, MM: 850-1300 |
Pèt ensèsyon | MPO, SM≤0.70dB, MM≤0.50dB, SM LL, SM Low Pèt, ≤0.35dB LC / SC / FC / ST ： IL≤0.30dB | Retounen pèt | MPO: SM / APC ≥ 50dB, mm / PC ≥ 25dB; LC / SC / FC / ST: SM / APC ≥ 60dB, SM / UPC ≥ 50dB, MM ≥ 35dB |
Repetibilite | valè chanjman tipik la se mwens pase 0,20 db apre 500 fwa nan ploge ak ploge | Tansyon vètikal | ≥ 120N |
Fen figi nan nwayo insert | MPO: SM se apc8 ° ak MM se PC0 ° LC / SC / FC / ST se apc8 ° oswa UPC | Fen kondisyon entèferans | 100% entèferans oswa selon kondisyon kliyan yo |
Travay tanperati | - 20 ℃ a + 70 ℃ | Tanperati Depo | 40 ℃ pou + 85 ℃ |
Polè fib optik:
Yon lyen tipik optik mande pou de fib optik ranpli pwosesis la transmisyon tout antye. Pou egzanp, modil la optik gen ladan fen a k ap resevwa ak fen a transmèt
K ap resevwa ak transmèt bout yo dwe asire yo dwe konekte, ak matche nan nan fen a voye (TX) nan fen k ap resevwa (Rx) nan tou de bout nan yon lyen fib optik yo rele polarite.
Pou pre-sispann, segondè-dansite sistèm kabl, tankou MPO / MTP koneksyon, pwoblèm polarite yo dwe adrese.
Ki aplikasyon tipik kòd kòd branch MTP-LC?
Jumpers branch MTP-LC yo te itilize pou replikasyon pò nan tablo tablo switch lam fasilite koneksyon an nan pò sa yo ak lòt aparèy. Ki baze sou aplikasyon an espesifik ak sa ki eleman yo eleman, gen de kalite jumper branch, jumper branch modil ak jumper branch kòf.
Asanble kab levasyon MPO-LC yo pi souvan itilize pou redwi kantite pyès ki nan konpitè rezo adisyonèl nan distans kout. Kapasite yo nan distribye fib miltip ki sòti nan yon sèl sous nan aparèy divès kalite pèmèt pou yon sèl asanble kab elimine nesesite pou ekipman rezo chè Se poutèt sa diminye pri, tan konfigirasyon ak konpleksite nan rezo fib.

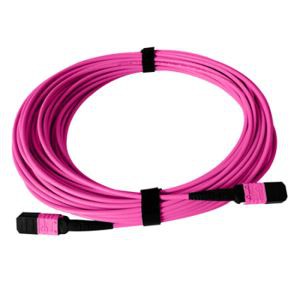

MPO Fib Patch Cord yo sispann ak MPO Connector sou tou de fen. MPO kòd patch se yon kalite asanble kab dansite segondè ki se jeneralman itilize nan twa zòn.
1, aplikasyon an Sant Done ak anviwònman degre segondè dans
2, Fib optik nan bilding lan
3, aplikasyon an Connector entèn nan ekipman fib.
FAQ
K: Èske konektè yo ka separe sou chak fen?
Yon: Wi. Konektè yo ka separe pou pèmèt pou woule sou koneksyon an jan sa nesesè.
K: èske HTF bay echantiyon gratis?
A: Sa depann de sitiyasyon espesifik la. Nou pral eseye pi byen nou yo satisfè ou ..
K: Èske mwen ka jwenn nenpòt rabè si mwen bay lòd pou gwo kantite?
Yon: Wi, nan kou. Nou' pral gen yon rabè.
K: Èske sa a gen nenpòt pwoteksyon kouch ekstèn?
A: Li' andedan kay la sèlman.
K: Ki sa ki sou tan an plon?
A: Samples pran 1-2 jou, tan pwodiksyon an mas bezwen 1-2 semèn.
