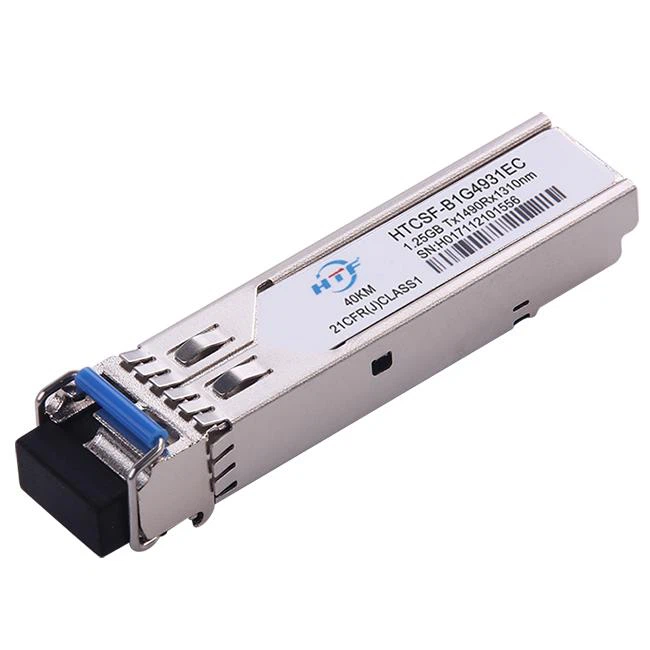

Kalite modèl | Kontra-SFP-1.25G-ER | Brand | HTF |
Encapsulation | CSFP | To Done | 1250Mb / s |
Longèdonn | 1490/1310 (nm) | Rive | 40KM |
Entèfas | BIDI LC / UPC | Pwotokòl | SFF-8472 MSA Konfòm |
Kab Kalite | SMF （9 / 125µm | Sipò DDM | Wi |
Pouvwa Tx | -5 ~ 0dBm | Rx Sens | <> |
Komèsyal Range Tanperati （ o C | Komèsyal: 0 ~ +70 | Eleman optik | 1490nm DFB transmetè lazè ak PIN foto-detektè |
Karakteristik
Operational Jwenn fonksyonman konpatib ak SFP konvansyonèl yo
. Apwòch CSFP cho-pluggable
◇ Difikilte ba pouvwa
, Metal patiraj, pou pi ba EMI
◇ konfòm RoHS ak plon-gratis
Digital Sipòte koòdone Digital Siveyans Dyagnostik
With Konfòme avèk SFF-8472
Aplikasyon
Chanje pou chanje entèfas
Eth Gigabit Ethernet
. Aplikasyon FTTH Point to Point
. Aplikasyon chanje Backplane
. Entèfas Routeur / sèvè
. Lòt Lyen Optik
Nimewo Pati Kòmanse Enfòmasyon
Nimewo Pati | To Done (Gb / s) | Longèdonn (nm) | Distans Transmisyon (km) | Tanperati ( o C ) (Opere) |
HTCSF-B1G4931EC | 1.25 | 1490Tx / 1310nmRx | 40km SMF | 0 ~ 70 komèsyal |
Deskripsyon jeneral
HTF'HXDX-1L4343C Small Form Factor Plplable (CSFP) resèpteur yo konpatib ak ti fòm faktè an plon Plonbye akò (MSA). Ka pwodiksyon an optik enfim pa yon lojik TTL wo nivo opinyon nan Tx Enfim, ak sistèm nan tou ka enfim modil la via I2C.
Karakteristik Optik
Karakteristik sa yo optik sa yo defini sou Anviwònman opere rekòmande sof si espesifye otreman.
Paramèt | Senbòl | Min. | Tipik | Max | Inite | Nòt |
Transmetè | ||||||
Sant longèdonn | λ C | 1470 | 1490 | 1510 | nm | |
Spectrum Bandwidth (RMS) | σ | 1 | nm | |||
Pwopòsyon Sipresyon Side Mode | SMSR | 30 | dB | |||
Mwayèn Pouvwa optik | P AVG | -5 | 0 | dBm | 1 | |
Pwopòsyon Disparisyon Optik | ER | 9 | dB | |||
Transmitter OFF Output Power | POff | -45 | dBm | |||
Transmetè nan je mask | Konfòme ak 802.3z (klas lazè sekirite 1) | 2 | ||||
Reseptè | ||||||
Sant longèdonn | λ C | 1290 | 1310 | 1330 | nm | |
Sansiblite Reseptè (Mwayèn Pouvwa) | Sen. | -21 | dBm | 3 | ||
Antre saturation pouvwa (Surcharge) | Psat | -0.5 | dBm | |||
LOS asert | LOSA | -36 | dB | 4 | ||
LOS De-afime | Pèdi | -22 | dBm | 4 | ||
LOS idèstèz | LOSH | 0.5 | 2 | 6 | dBm | |
Nòt:
1. Mezi nan 2 ^ 7-1 modèl NRZ PRBS
2. Transmetè je mask definisyon.
3. Mezi ak sous limyè 1490nm, ER = 9dB; BER = <10 ^="" -12="" @="" prbs="2" ^="" 7-1="">
4. Lè LOS de-revandike, done yo RX + / - pwodiksyon se wo nivo (fiks).
Ki sa ki CSFP?
CSFP (Kontra enfòmèl ant Fòm ti Fòm Pluggable) se yon SFP Kontra, ki se ki baze sou pake a SFP popilè, epi li devlope yon pi avanse ak pake CSFP Kontra. Lè l sèvi avèk yon de-chanèl, kat-chanèl konsepsyon, CSFP itilize ki deja egziste SFP koòdone nan inivèsèl, men diminye dimansyon yo ekstèn nan yon sèl mwatye ak yon ka nan estanda endistri a ki egziste deja, e yo ka fleksibman configured kantite chanèl nan konbinezon. Si tradisyonèl konsepsyon nan eleman disrè ap kontinye, li pral teknikman difisil a reyalize fonksyon ki anwo yo. CSFP konbine avèk entegrasyon wo-teknoloji foto-elektrik, sou baz ki gen tout avantaj teknik nan SFP, diminye anpil gwosè ekstèn modil optik resè a ak ekipman optik sistèm, siyifikativman ogmante kominikasyon dansite nan pò ak done debi, epi redwi sistèm lan. pri, ki espere jwe yon gwo wòl nan mache kominikasyon done.
CSFP gen pousantaj de 155M, 1.25g ak 2.5g
FAQ
1 、 Kesyon: mwen te modifye mikrolojisyèl a epi mwen ta renmen kòd firmwèr la pou li te réinstaller li. Èske ou ka tanpri bay li
Repons: Wi, teknisyen nou an ap swiv pou ede ou ak sa.
2 ： Kesyon: Ki kalite chwa koutim yo ofri nan HTF?
Repons: Kòm pou resèpteur personalisés, HTF ofri chwa koutim regilye tankou konpatibilite, distans transmisyon, tanperati opere, modèl etikèt, koulè etikèt ak elatriye. Ki sa ki an plis, HTF resevwa nenpòt ankèt pou pwodwi Customized ak solisyon pou tout bezwen ak espesifikasyon.
